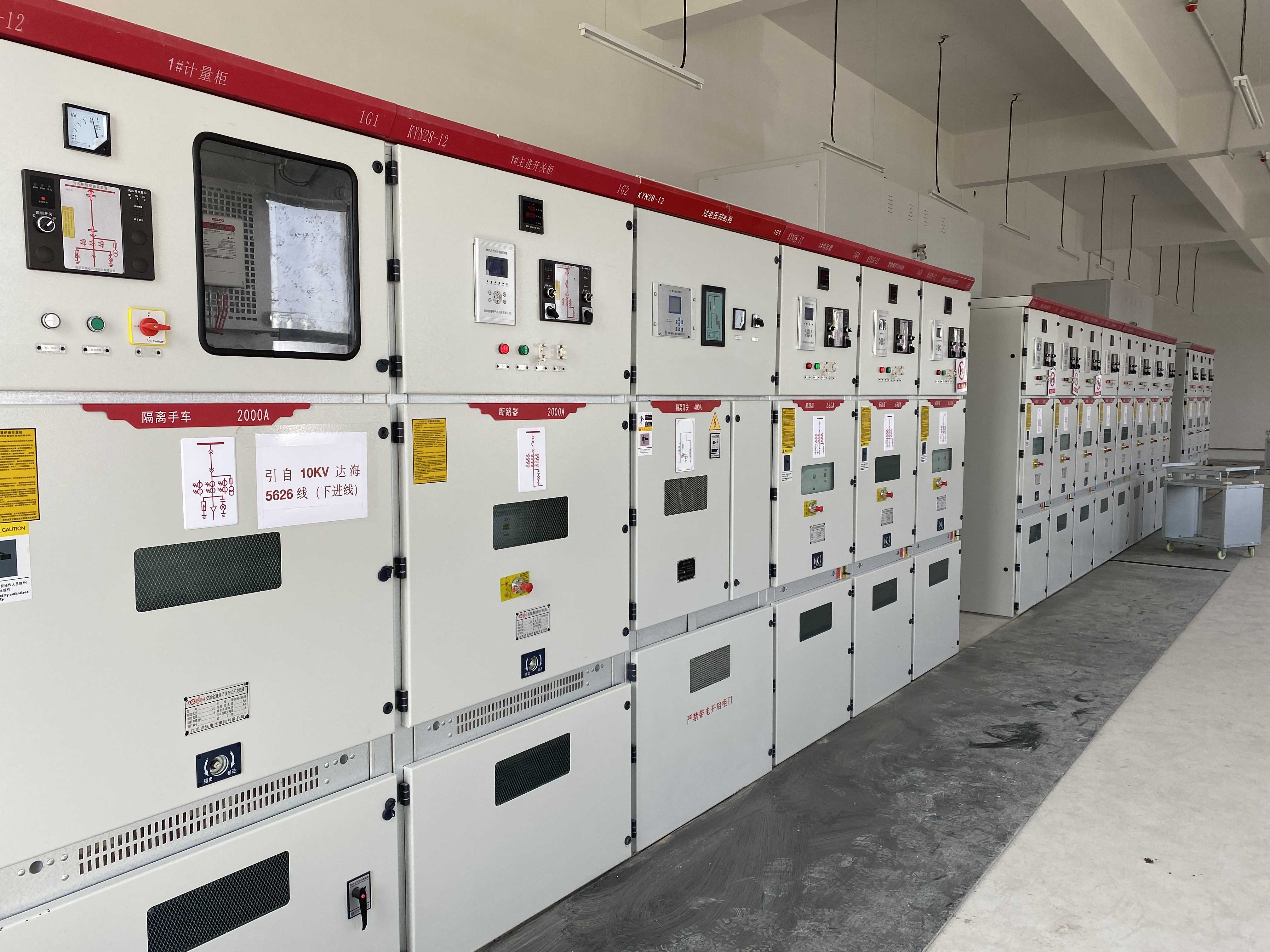

现场效果图

GMS800

GMS-800分布式电网监控系统是一个功能齐全、使用灵活而且扩展性极强的一个系统。在其设计之初，便以性能可靠、使用方便、功能丰富为宗旨。整个系统由多个运行模块所组成，按多进程、多任务的设计思想进行设计，在使用和维护上都非常方便。用户首先需要很好地掌握各个模块的性能，才能更好地使用及维护系统。

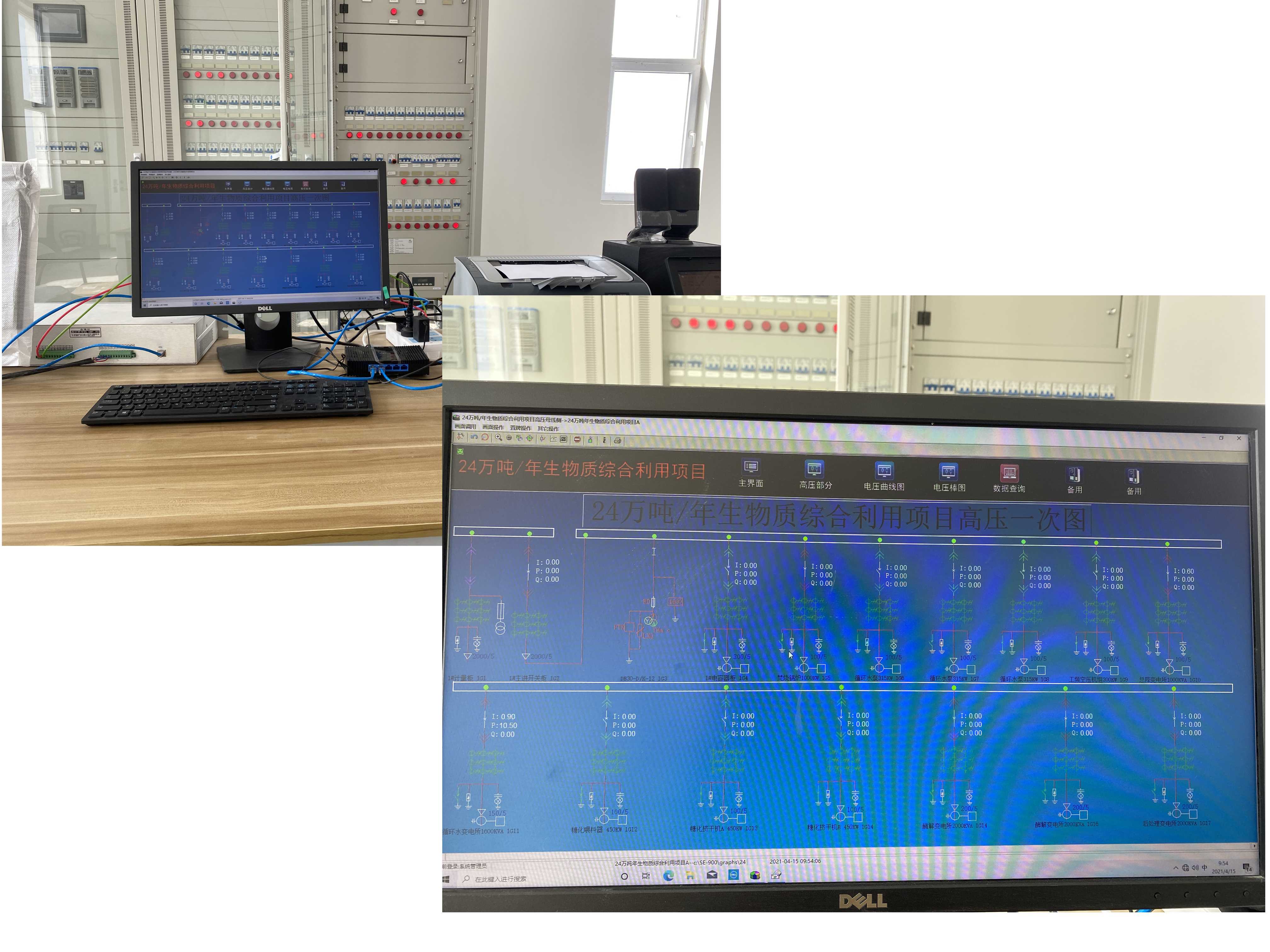

现场效果图

GMS-800系统一般是在PentiumIV级以上的PC机上运行，也可运行于PentiumIII级PC机上。要求基本内存128M以上(建议配备256M)，操作系统为Microsoft Windows 2000。网卡选用10／100M自适应网卡。在对上述硬件的检查完成之后便可着手布置其运行环境。

系统功能：

＞ 实时对实厂信息进行处理：显示、保存、打印等；

＞ 在线显示电网检测系统的各项功能：遥测、遥信、电度、刀闸库和工况情况等；

＞ 实时检索虚厂的计算处理量：总价、电度、频率等；

＞ 可以同时启动多个画面，并可以对每个画面单独进行操作；

＞ 各种图表可以实时在线制作：接线图、表格、曲线图、饼图等；

＞ 界面设计合理、使用方便。

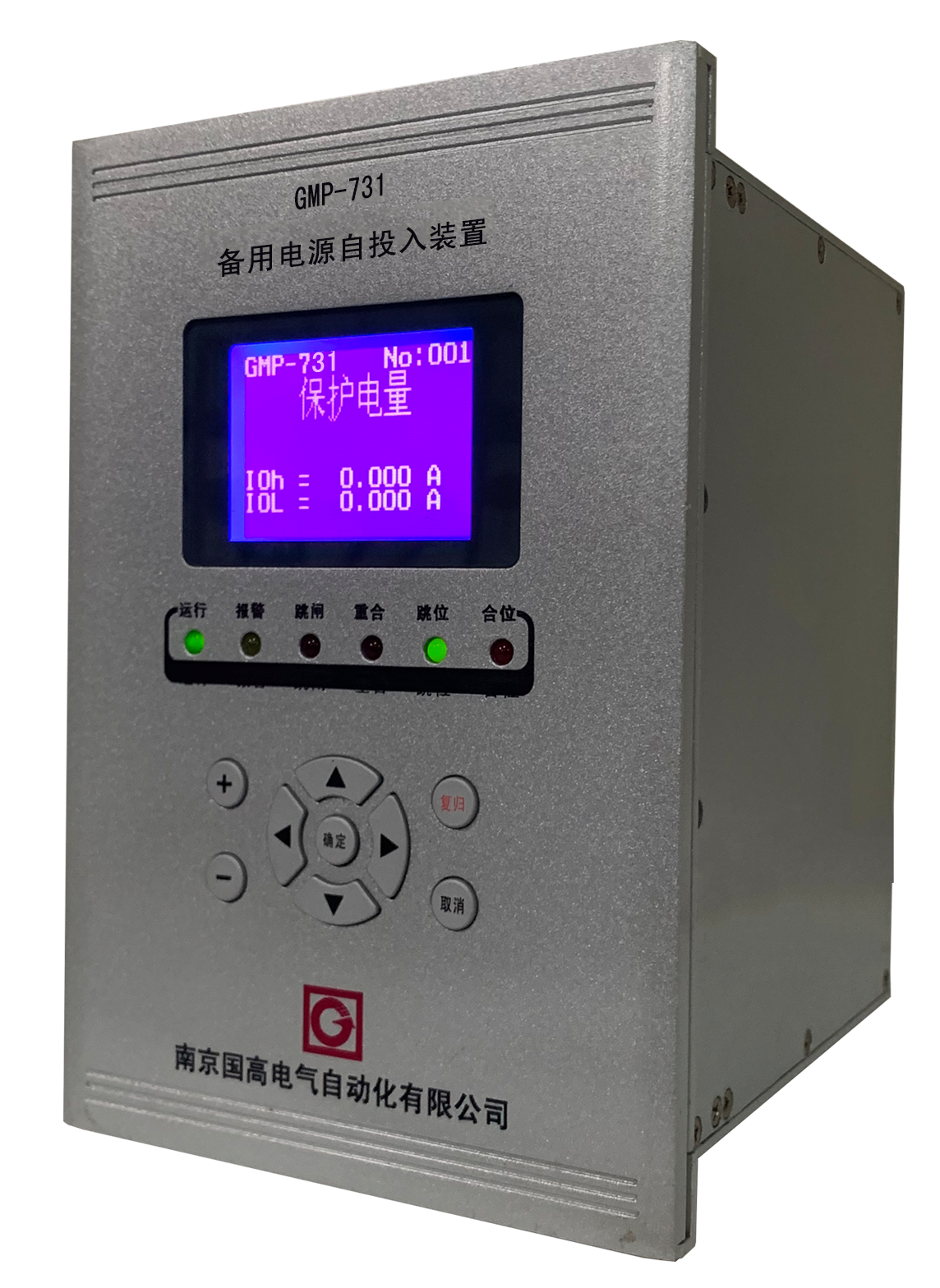

GMP700

GMP-700 系列保护测控装置采用先进的技术，精心的设计，使保护和测控既相对独立又 相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。GMP-700 系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支持综合自动化所需的各种 高级应用功能，如故障信息、电量变送功能等，为企业电力系统的安全、稳定、经济运行提供 了坚实的基础。

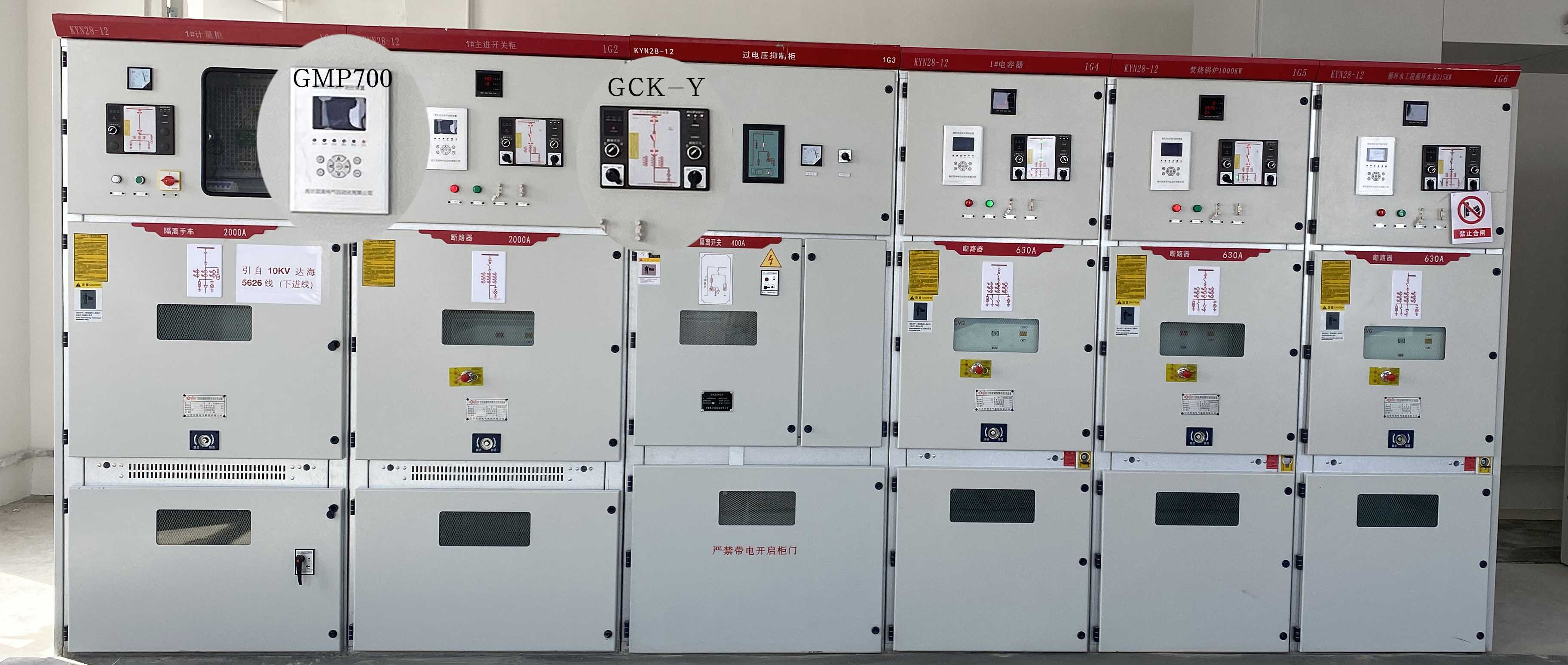

现场效果图

＞ 装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也 采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

＞ 硬件资源丰富，开入量可达11 路，除操作回路和信号回路之外，专门用于可编程的开 出回路8路。

＞ 支持双路可编程的自带隔离栅的变送输出功能，满足工控场合需求。

＞ 操作回路交、直流配置灵活，可以适应各种操作机构。

＞ 保护功能配置齐全、动作快速、性能可靠。

＞ 具备完善的装置测试功能，方便了现场的调试和检测。

＞ 装置具备软件对时和硬件对时功能。硬件对时支持GPS 差分秒脉冲对时或者IRIG-B 码 对时，装置可自动识别对时方式。

＞ 完善的事件报告处理功能，可保存最新32次动作报告，最新32次S0E变位记录报告，最 新32次用户操作记录报告。

＞ 保护功能和通信功能分别由独立的CPU 来实现，网络的状况不影响保护的正常运行。良 好的人机界面、汉字显示、中文报告显示。

＞ 支持双路独立的485 口通信，MODBUS-RTU协议。

＞ 支持双路独立的以太网通信，MODBUS-TCP,103协议。

＞ 符合《DL/T 478 一2001 静态继电保护及安全自动装置通用技术条件》 规程要求。

＞ 符合《B14285-93 继电保护和安全自动装置技术规程》规程要求。
