XL633低压无扰动切换柜
XL633低压无扰动切换柜
产品详情


伴随着我国经济结构转型升级,传统厂矿生产企业面临转型增效的压力,生产过程的连续性是保证效益的基本指标,其中供电连续性已经作为重要的生产指标。在多个领域低压一级配电快速切换,作为解决供电连续的重要策略。

配电系统会因为区间外断路,晃电等引起瞬间停电,传统的双电源切换开关、低压备自投装置通过电压消失起动切换,在重新获得电源后重要负荷中电机控制回路已经释放,无法满足连续性的要求。且被切除后的大量电动机需要重新起动;有的工艺流程遭受不可逆的彻底破坏等,企业要耗费大量的时间及付出可观的代价才能恢复生产。

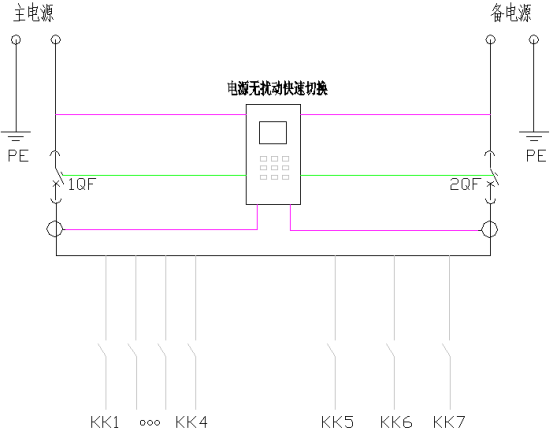

国高电气致力于电力切换10多年,作为配电电源切换装置的行业标准起草人,在电力投切领域拥有多个专利技术,拥有大型项目经验和业绩,XL633低压无扰动切换柜融合了快速切换技术、自动同期技术、涌流抑制技术及负荷在线监控技术,确保实现电源系统无扰动切换,从根本上提高工业企业供电的可靠性, 其典型的结构如下图:

无扰动切换柜说明:

    · 1QF\2QF为塑壳断路器,断路器级数、框架电流、断路器品牌全部可以定制,该尺寸柜型支持最大工作电流250A

· 无扰动切换为400V系统专用快切,三相三线和三相四线都可以适用。

· KK1至KK4默认为2P微型断路器,KK5至KK7默认为4P微型断路器,容量定制。

· 系统可以多种模式,支持手动并联合环模式

· 可选配打印功能

产品特色:

·手动合环切换,负载0停电。

·快切时间小于100ms

·适用于各种负载类,尤其电机连续工作场合。

·标准柜型,一体化解决快速切换。

·所有切换参数全息存储,10年不丢失

主要功能:

手动合环切换:

1、 当主电源和备用电源具备合环条件时,控制器发出合环的命令,合上备用电源,形成主备合环运行暂态,确认备用电源成功合环后,延时跳开主电源,对于主电源需要检修,而负载不能停机的场合,该功能实用性强大。

2、当主电源和备用电源不具备合环条件时,控制器动态追踪电压、频率、相位变化量,当满足合环时自动合环,如果在设定的时间满足不了合环,则自动退出本次合环,可以重新起动手动合环追踪,直到合环成功为止。

快速切换:

1、 当主进线因外部故障停电时,装置快速识别到失压,同时根据设定的开关切换顺序进行并联(先合备用在跳主进线)、同时(和备用开关的同时跳常用开关)、串联(先跳开常用开关再合上备用开关)等切换。

2、 当其它比如继电保护、开关误跳等情况下,按照设定顺序快速切换。

同期切换:

    常用电源故障,负载电源下降较快,当快速切换的机会窗口错过后,自动进入同期切换,预测下一个最佳合闸点,自动计算开关分合闸时间提前发出命令,使得合闸的瞬间无扰动冲击。

残压切换:

    当快切、同期都没有机会切换时,系统根据整定的失压定值,自动投入残压切换,切换顺序按照设定进行,尽量确保在不停电的情况下,使系统连续运行起来。

   长延时切换:

    装置检测到主电源异常后开始计时,在无法快切、同期、残压切换的情况下,当延时时间到达后,起动延时切换,此时往往已经是数百毫秒之后的动作类型。

说明

1、 所有的动作逻辑闭环追踪,并实时记录动作结果,便于事后调取运行记录。

2、 断路器脱扣、手动操作、顺时晃电等工况,控制器自动识别,不会误动。。

3、 该电源切换柜从整体上解决了400V电源切换时,负荷的停机问题,以电机类负荷作为典型负荷,同时还针对可能切换不满足时出现电机停机的可能性,可以考虑配套响应的抗晃电模块,本方案配套模块支持常规变频器、软启动。
