Psoft电源柔性切换柜
产品详情

产品简介

    Psoft系列双电源柔性切换柜用于解决关键负载供电连续问题,因自然灾害、区外故障、电网不合理架构以及计划性停电,引起生产停电或晃电。一般情况下,连续生产场合对重要设备通过配置两路不同电源来保证,实际运行中因不同负载功率差异较大,同时不同负载断电后跌落电压参数不同,传统的双电源切换开关在切换时间上无法满足连续性运行需求,而在线式UPS除了设备造价高、维护成本高以及效率等因素外,对电机类负载无法可靠工作。而某些情况下不恰当的切换过程将产生较大的瞬态冲击电流,甚至诱发严重生产事故,无法保证供电系统连续安全运行,国高电气致力于电力切换十多年,接触各种切换需求数百种,经过多年的潜心国内外调研,在无感知投切基础上推出新一代Psoft柔性切换。

   Psoft系列柔性切换柜以关键负荷为主要保障对象,采用柔切换策略,融合数字锁相、工频移相、高功率逆变、大功率追踪等技术,结合独有的智能保护专利技术,具有智能负载跟踪,恒转矩控制以及动态软投切等功能,集柔性切换、综合保护、远程控制等多种功能为一体,比在线式UPSEPS应急电源、STS静态切换开关以及双电源开关等解决切换方案具有无法超越的技术优势。

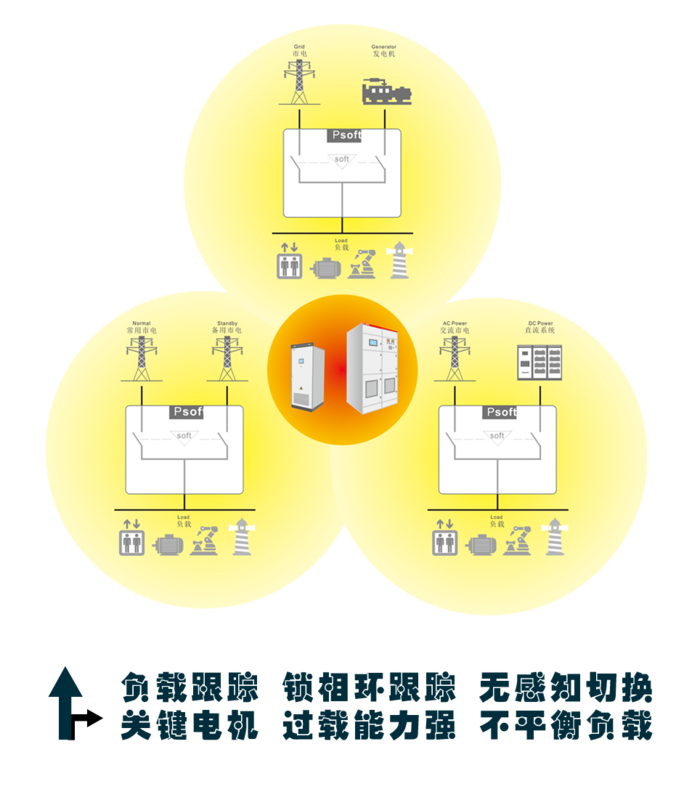

   该系列产品根据应用场景的不同可以分为,市电互备型、市电发电型以及交直流混合型。广泛应用于石化、发电、医药、半导体、数字工厂等行业。

Psoft电源柔性切换柜说明书下载

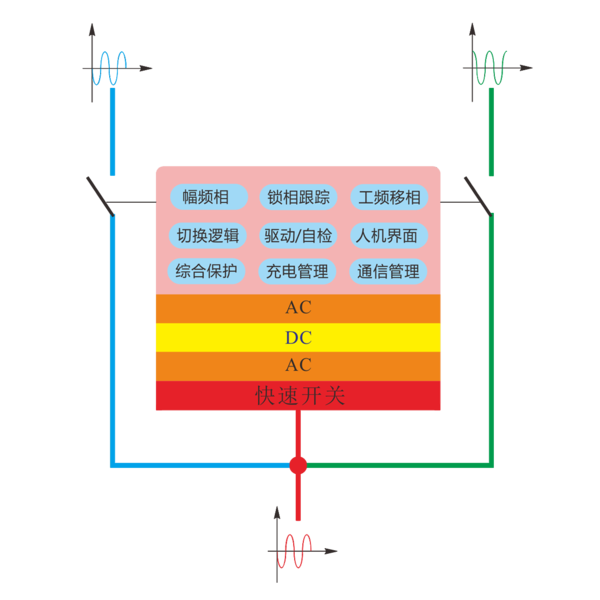

技术原理

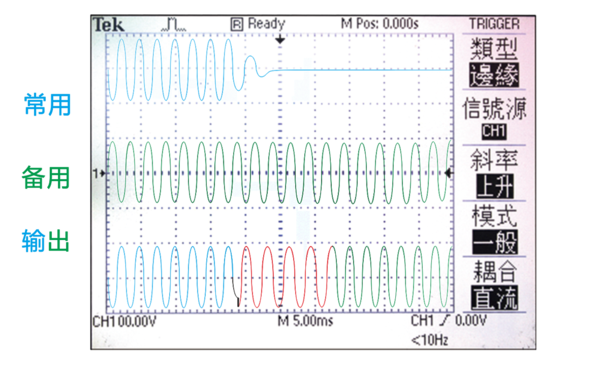

柔切波形



常规双电源切换对比表


客户案例

      某客户有混合负载约150KW,其中电动机负载约120KW,单位配备有300KW发电机一台,希望停电时不中断生产运行,初步考虑用UPS方案,后接触我司PSOFT柔切柜,客户做了综合性对比,其对比情况如下:

      采用UPS考虑电机的冲击电流,以及UPS的功率因数,最终需要600KVA的容量,因客户自有发电机系统,所以UPS待机时间最少15min,系统综合效率80%左右,设备最低询价46万,系统损耗150KW*20%=30KW,则每小时损耗30度,按照工业用电11度核算,连续运行一年多增加电费为:30*24*365*1=26.28万元,电池正常维护更换厂家最低报价18万,分三年平均每年6万电池维护费。采用此方案设备投入46万,每年维护费32万。

      采用Psoft柔切柜,因客户自有发电机系统,选用市电发电型即可,系统综合效率98%左右,设备初步28万,系统损耗150KW*2%=3KW,则每小时损耗3度,按照工业用电11度核算,连续运行一年多增加电费为:3*24*365*1=2.6万元,电池正常维护9万,分三年平均每年3万电池维护费。采用此方案设备投入28万,每年维护费5.6万。
