因晃电引起的电压扰动,主要由区外电网侧和区内故障引起,扰动发生时常常伴随电压暂降,超过80毫秒的电压暂降,会引起高低压变频器报警停机,以及二次控制回路失控,导致生产系统停产,严重酿成生产事故。

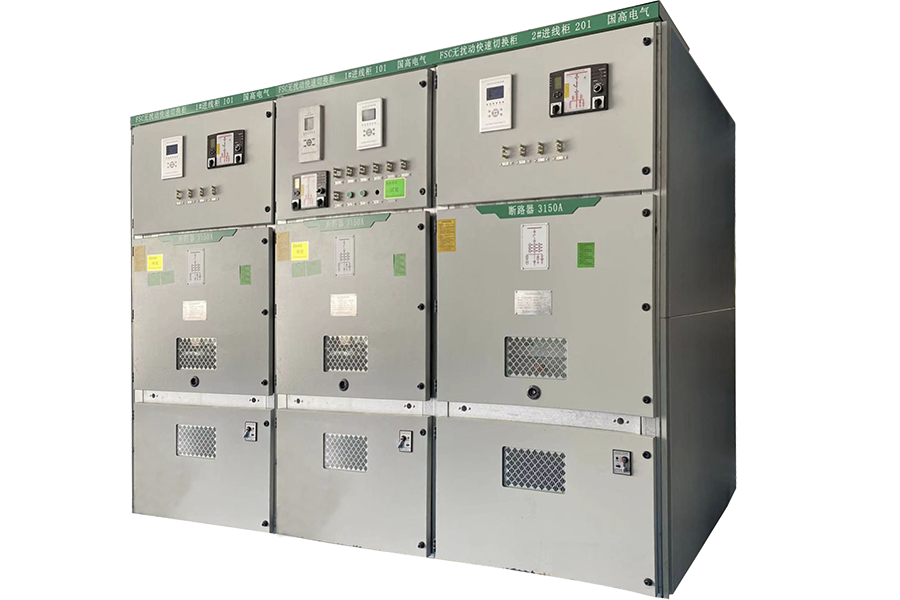

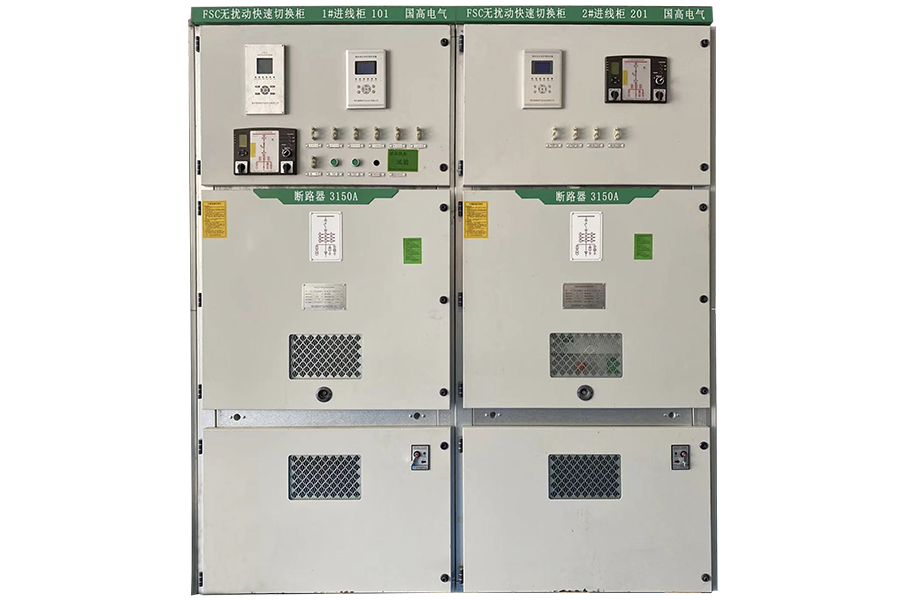

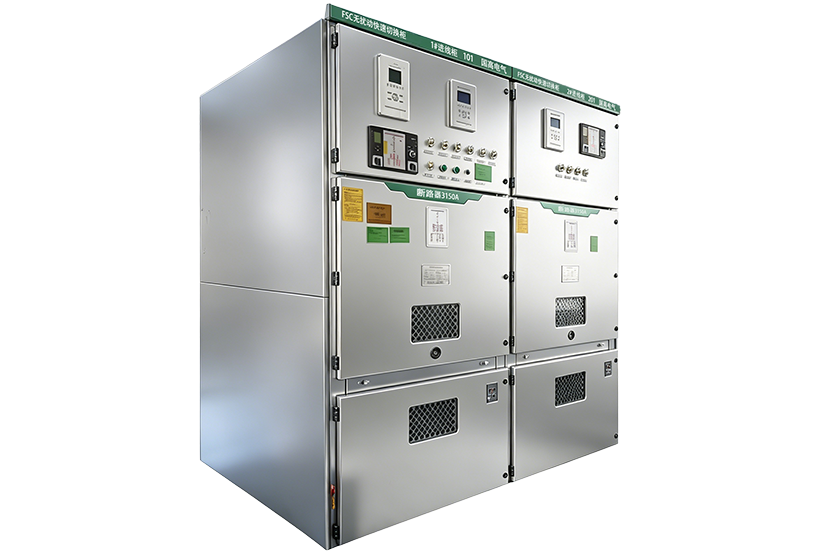

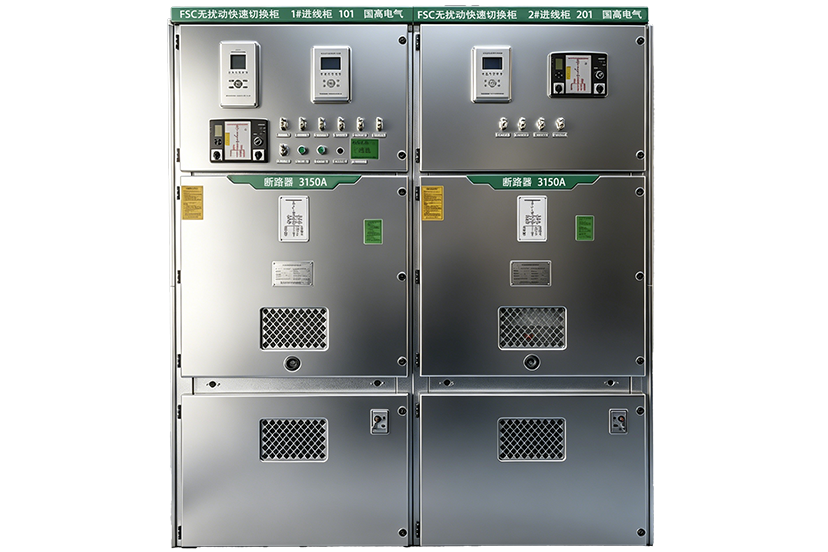

FSC系列中低压无扰动切换柜,具有电网侧故障快速切换,以及区内故障智能切换控制策略,从根本解决以上晃电问题,其中 DCM635电源无扰动快速切换装置 作为系统的大脑,具有超强算力和丰富的电网扰动模型库,保证切换系统的快速和安全,PBG相控永磁高速断路器相当于系统的执行手臂,切换速度比普通断路器快4-6倍,GMP711智能弧光保护测控装置,配合 DCM635电源无扰动快速切换装置 确保区内故障快速隔离,国高电气自主研发的“光电融控”技术,使得进线柜、联络柜之间高速、可靠的起动和闭锁。
扫一扫
了解更多应用案例
☆ 无扰切换
正常倒闸操作时,一键无扰切换;
电网晃电出现电压暂降时,快速无扰切换到备用进线,确保高、低压变频器不停机、控制回路不释放,负载母线无操作过电压以及切换涌流。
☆ 光电融控
系统采用光电融合控制技术,核心装置与断路器采用光纤直连直控。同时具有光闭锁光启动功能,具有良好的EMC特性,系统稳定性得到根本的提高。
☆ 智能保护
FSC中低压无扰动切换柜,装设有独立的微机综合保护装置,无扰切换控制系统和继电保护系统完全独立,大大提高柜体可靠性,区内、区外晃电故障快速识别,对断路器本体保护以及柜内温、湿度报警等。
☆ 扰动录波
母线电压扰动自动起动录波,切换起动自动录波,电压、电流和断路器位置全息记录,支持本地打印录波信息或远传录波数据,便于电网扰动监视、切换过程反演、切换扰动分析等。
☆ 远程维护
柜体配备有标准的双路RS485通信和双路100M以太网通信,支持常规通信协议,可根据用户需求配备4G通信模块,通过加密网关完成手机端远程维护,波形查看等。
